Công tắc ngắt tải LBS Shinsung 36kV 630A khí SF6

Công tắc ngắt tải LBS Shinsung 36kV 630A khí SF6 là gì?

Công tắc ngắt tải LBS Shinsung 36kV 630A khí SF6 thuộc bộ sản phẩm LBS Shinsung SPGAS là dòng cầu dao phụ tải 3 pha, cách điện bằng khí SF6 cho hệ thống phân phối điện ngoài trời. Đây là thiết bị đóng cắt trung thế thông dụng có xuất xứ từ thương hiệu Shinsung Hàn Quốc (Korea) được sử dụng cho các hệ thống điện nhằm bảo vệ trước các sự cố quá tải và ngắn mạch theo tiêu chuẩn IEC 60265-1, 60694 hoặc các tiêu chuẩn tương đương.

Dòng máy cắt này có có các tên gọi khác như:

– LBS Shinsung

– Cầu dao ngắt tải LBS Shinsung

– Máy cắt phụ tải LBS Shinsung

– Công tắc ngắt tải LBS Shinsung

…

Quý khách có thể tra cứu catalogue cầu dao phụ tải LBS Shinsung hoặc liên hệ tổng đài tư vấn miễn phí để lựa chọn đúng loại đầu cáp phù hợp nhu cầu lắp đặt thực tế:

Thông số kỹ thuật công tắc ngắt tải LBS Shinsung 36kV 630A khí SF6

Mã sản phẩm: SPGAS-36

Điện áp tối đa: 36kV

Dòng liên tục định mức: 630A

Tần số định mức: 50Hz hoặc 60Hz

Dòng đỉnh chịu đựng định mức: 65kA

Dòng ngắn mạch: 32.5kAp

Số lần vận hành đỉnh: 5 lần

Cách điện và dập hồ quang: Khí SF6

Cấp độ bảo vệ IP: 54

Thời gian đóng cắt: <0,7s

Cơ chế vận hành: 10.000 lần

Thương hiệu: Shinsung

Nguyên lý hoạt động công tắc ngắt tải LBS Shinsung khí SF6

Cầu dao phụ tải LBS Shinsung sử dụng khí SF6 làm môi trường cách điện và dập hồ quang. Khi có sự cố như quá tải hoặc ngắn mạch, công tắc ngắt sẽ tự động mở, tạo ra hồ quang. Khí SF6 nhanh chóng dập tắt hồ quang, giúp ngắt dòng điện an toàn. Sau khi sự cố được xử lý, công tắc có thể đóng lại để khôi phục dòng điện, đảm bảo an toàn và ổn định cho hệ thống điện.

Điều kiện vận hành công tắc ngắt tải LBS Shinsung khí SF6

SPGAS phù hợp để vận hành dưới các điều kiện sau:

Nhiệt độ môi trường : -25~70 °C (Kiểu không tủ điều khiển: -40~70°C)

Bức xạ tối đa : 1,100 W/m2

Độ ẩm tương đối : Lên tới 95% RH

Tốc độ gió : 45 m/s

Độ cao : Lên tới 2500m so với mực nước biển

Điều kiện khí hậu : Khí hậu nhiệt đới

Mức độ ô nhiễm : Ô nhiễm nặng (ESDD 0.35 mg/cm2)

Phân loại sản phẩm công tắc ngắt tải LBS Shinsung SPGAS

LBS Shinsung loại tự động với bộ điều khiển mạch L3

LBS Shinsung loại động cơ với bộ điều khiển cơ LD

LBS Shinsung loại vận hành bằng tay

LBS Shinsung loại mở rộng

Tủ điều khiển cầu dao phụ tải LBS Shinsung khí SF6

Tủ điều khiển L6

Bộ điều khiển VIT LBS dựa trên RTU được lắp đặt trên đường dây phân phối điện là thiết bị tự động điều khiển cầu dao phụ tải (LBS) theo cơ chế phối hợp thiết lập trước.

Tủ điều khiển L3

Bộ điều khiển chuyển mạch L3 được thiết kế để làm việc với SPGAS kiểu tự động. Bộ điều khiển này sẵn sàng ứng dụng cho SCADA hoặc DAS cùng RTU, modem, biến dòng và cảm biến điện áp được trang bị bên trong thân máy cắt. Nó có khả năng cách nhiệt và thông khí tốt, và ngăn chặn sự xâm nhập của nước.

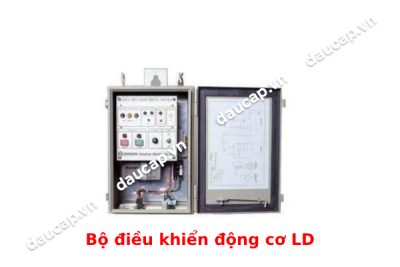

Bộ điều khiển động cơ LD

Tủ điều khiển LD được thiết kế để làm việc với kiểu LBS SPGAS-MOTOR. Nó vận hành đơn giản, motor được lắp đặt bên dưới thân LBS bằng nút ấn đóng/cắt đơn giản.

Phân phối công tắc ngắt tải LBS Shinsung 36kV 630A SF6 giá tốt

Daucap.vn chuyên cung cấp công tắc ngắt tải LBS Shinsung SF6 với giá tốt, đáp ứng nhu cầu của các hệ thống điện trung thế. Chúng tôi cam kết mang đến sản phẩm cầu dao phụ tải LBS chất lượng cao, chính hãng, cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và giá cả cạnh tranh. Liên hệ chúng tôi để nhận sự hỗ trợ miễn phí ngay hôm nay!
