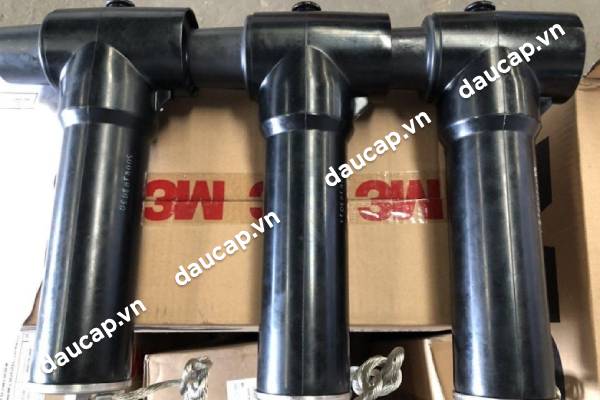

Tổng quan về Cáp chống sét T-Pug 24kV (26kV) 3M
Cáp chống sét T-Plug 24kV (26kV) 3M bao gồm bộ chống sét lan truyền (SURGE ARRESTER) được lắp đặt phía sau đầu cáp T-Plug 3M cho ngăn đầu vào tủ trung thế RMU Schneider, ABB, Siemens…
Chức năng của cáp chống sét van 3M 24kV (26kV) dạng T-Plug: Bảo vệ thiết bị, bao gồm máy biến áp, máy cắt và các thiết bị khác không bị quá áp do sét hoặc do quá trình đóng ngắt thiết bị
Quý khách có thể tra cứu catalogue chống sét T-Plug dạng 3M hoặc liên hệ tổng đài tư vấn miễn phí để lựa chọn đúng loại đầu cáp phù hợp nhu cầu lắp đặt thực tế:
- HOTLINE: 0903 924 986 (bấm vào số để gọi)
- ZALO: 0903 924 986 (bấm vào số để kết nối)

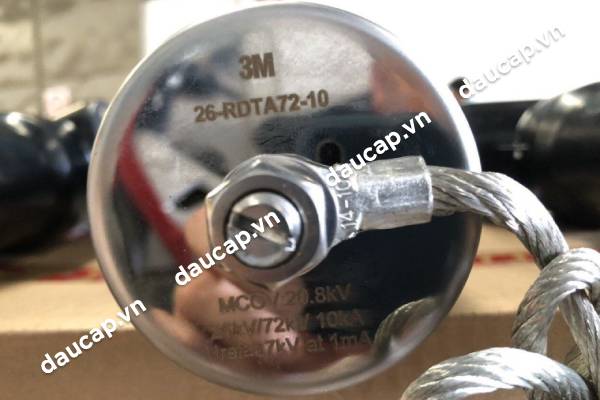

Thông số kỹ thuật Cáp chống sét T-Pug 24kV (26kV) 3M
| Cấp điện áp định mức (Um) | 26kV |
| Dòng phóng điện danh định của Bộ chống sét | ≥ 37kV |
| Điện áp dư của Dòng phóng điện danh định | ≤ 72kV |
| Điện áp hoạt động liên tục tối đa | 10kA |
| Điện áp của Dòng DC 1mA | 20.8kV |
Tiêu chuẩn cáp chống sét T-Plug 24kV (26kV) 3M
Cáp chống sét T-Plug 3M đạt tiêu chuẩn quốc tế IEC 60099-4, IEEE 386, đảm bảo:
- Điện áp làm việc: 24kV (max 26kV)
- Điện áp xung chịu đựng: ≥ 125kV
- Vật liệu cách điện: EPDM cao su lưu hóa
Sản phẩm được thiết kế lắp đặt nhanh, độ bền cao, chống rò rỉ và chống ẩm.

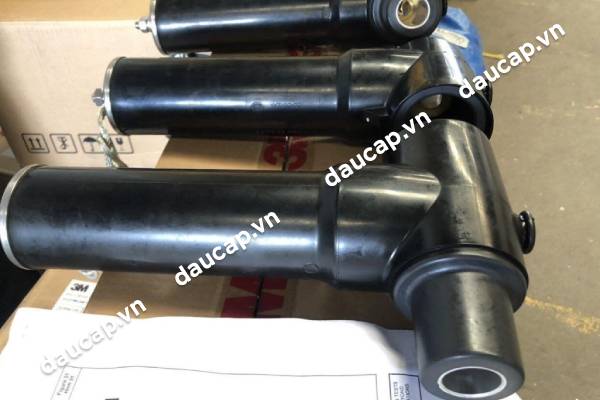

Cấu tạo Cáp chống sét T-Pug 3M
Dưới đây là 8 bộ phận chính của cáp chống sét T-Pug 3M – Đầu cáp chống sét:
1. Thanh nối chống sét: Nối trực tiếp bộ chống sét vào sứ bushing, làm bằng đồng, là đường dẫn điện tin cậy.
2. Bulong nối vặn nối chống sét: Bulong được làm từ thép không gỉ.
3. Nắp cao su bán dẫn: Bảo vệ các khối cách điện và đảm bảo sự liên tục tiếp địa của lớp màn chắn ngoài.
4. Khối cách điện: Được đúc bằng epoxy có các đặc tính vượt trội về cách điện, nhiệt và cơ học.
5. Buồng điện cực trong: Kiểm soát ứng suất điện xung quanh điểm kết nối chống sét.
6. Mô đun bộ chống sét: Các đĩa MOV không khe được giữ nén trong ống sợi thủy tinh quấn giữa 2 cực.
7. Lớp cách điện: Chất cách điện EPDM được xử lý bằng công nghệ cao.
8. Lớp màng chắn bao ngoài: Lớp màn chắn bán dẫn bảo vệ toàn bộ bề mặt chống sét tiếp địa.
Hướng dẫn lắp đặt chống sét T-Plug 3M
1. Gắn bulong nối vào ống kết nối chống sét (đầu khuyết hướng ra ngoài) bằng tay rồi gắn cả bộ vào bulong nối của đầu Tplug phía trước. Sau đó, siết chặt cả bộ với lực 30-35Nm sử dụng cờ lê lực.
2. Làm sạch bề mặt tiếp xúc giữa chống sét và đầu Tplug. Chờ dung môi làm sạch bay hơi rồi bôi lớp mỡ mỏng lên bề mặt tiếp xúc của cả 2. Sau đó, đẩy đầu chống sét vào phía sau đầu Tplug bên trên bộ ống kết nối và bulong nối đã gắn trước đó.
3. Chèn vòng đệm và vặn đai ốc vào bulong trên ống nối chống sét, sử dụng cần lực chữ T và siết chặt với lực 30-35Nm.
4. Lau sạch khối cách điện và mặt trong phía sau đầu chống sét của Tplug. Chờ dung môi khô thì bôi lớp mỡ mỏng lên cả 2 bề mặt. Vặn khối cách điện vào đuôi đầu chống sét của Tplug và siết chặt với lực 30-35Nm sử dụng cờ lê lực. Lau mặt trong của nắp chụp và nhấn vào đuôi khối cách điện cho đến khi nắp chụp đuôi đầu Tplug vào vị trí.
Ứng dụng của cáp chống sét T-Plug 24kV 3M trong hệ thống điện
Cáp chống sét T-Plug 24kV 3M được sử dụng để bảo vệ đầu cáp Elbow, T-Plug khỏi quá áp do xung sét. Sản phẩm giúp bảo vệ thiết bị RMU, Recloser, MBA trung thế trong lưới điện ngầm 24kV. Đặc biệt phù hợp cho trạm biến áp, khu công nghiệp, tòa nhà cao tầng.
Vì sao nên chọn cáp chống sét T-Plug 24kV (26kV) của 3M?
Cáp chống sét T-Plug 3M 24kV (26kV) nổi bật nhờ:
✅ Chất lượng Mỹ, độ bền cao
✅ Cách điện EPDM an toàn
✅ Lắp đặt nhanh, không cần gia nhiệt
✅ Đạt chuẩn IEC, IEEE quốc tế
Đây là lựa chọn hàng đầu cho hệ thống tủ RMU, Recloser trung thế 24kV.
Phân phối Cáp chống sét T-Pug 24kV (26kV) 3M chính hãng giá tốt
Chúng tôi là nhà phân phối đầu cáp chống sét T-Pug 24kV (26kV) 3M chính hãng giá tốt, đầu cáp 3M trung thế – hạ thế chính hãng toàn quốc (số lượng lớn, đầy đủ kích thước, mẫu mã, CO CQ), dịch vụ giao hàng nhanh chóng cho các khu vực tỉnh thành miền Nam, miền Tây, miền Trung.

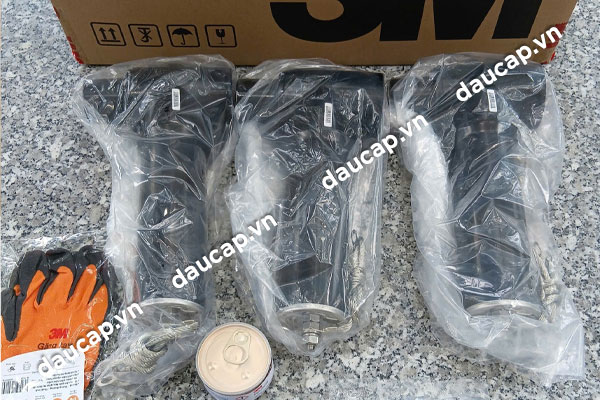

Bảng báo giá Cáp chống sét T-Pug 24kV (26kV) 3M
Cập nhật bảng giá Đầu cáp ngầm T-Plug 24kV 3M
| STT | Sản phẩm | Đơn giá tham khảo |
| 1 | Đầu cáp T-Plug 3M 24kV – 630A/Cu dùng cho cáp 50/240 (mm2) | 11.770.000 |
| 2 | Đầu cáp T-Plug 3M 24kV – 630A/Cu dùng cho cáp 300/400 (mm2) | 16.500.000 |
Để cập nhật Bảng giá 3M: Đầu cáp ngầm T-Plug mới nhất, quý khách có thể liên hệ tổng đài hỗ trợ miễn phí của chúng tôi:
