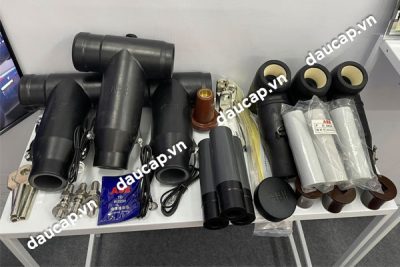

Bộ 3 đầu cáp đơn T-Plug ABB 1Cx240

Tổng quan về Bộ 3 đầu cáp đơn T-Plug ABB 1Cx240

Bộ 3 đầu cáp đơn T-Plug ABB 1Cx240 sử dụng để nối cáp trung thế 24kV ruột đồng hoặc nhôm có tiết diện 50mm2 với tủ hợp bộ mạch vòng trung thế đầu cáp kín – tủ RMU sử dụng sứ Plug-in để đấu nối đầu cáp vào.

Bộ 3 đầu cáp đơn T-Plug ABB 1Cx240 được thiết kế chuẩn IEC, DIN với khả năng cách điện cao, chịu điện áp 24kV, 36kV, phù hợp cho cáp trung thế 1Cx240mm2. Sản phẩm đảm bảo chống ẩm, chống nước, dễ lắp đặt, bảo trì.

Thông số kỹ thuật đầu cáp T-Plug 24kV 240mm2 – ABB

• Tiêu chuẩn: Đáp ứng các yêu cầu của CENELEC, HD 629.1 S2.
• Điện áp định mức: 24 kV.
• Dòng điện định mức: 630A.
• Khả năng chịu đựng xung sét: ± 125kV tại 95~100ºC.
• Tiêu chuẩn bushing: EN 50181.
• Kích cỡ cáp: 240mm2.
• Chất liệu: Cao su EPDM 3 lớp.

Bảng tóm tắt thông số kỹ thuật đầu cáp T-Plug 24kV ABB (Bảng tiếng anh)

Test content	CSE-B 630 results
AC voltage withstand test	No breakdown occured on the combination ssamples at 54 kV for 5 mins
Partial discharge test at ambient temperature	20 kV, <1.4 pC
Impulse voltage withstand test at 95 oC – 100 oC	No breakdown occured on the combination samples at 10 positive and 10 negative impulses of 125 kV
Heat cycling test	No breakdown occured on the combination samples subjected to 30 cycles in air and 30 cycles under water at the conductor temperature of 95 oC – 100 oC and 30 kV

Quý khách có thể tra cứu catalogue đầu cáp T-Plug ABB hoặc liên hệ tổng đài tư vấn miễn phí để lựa chọn đúng loại đầu cáp ABB – Hộp nối cáp ngầm phù hợp nhu cầu lắp đặt thực tế:

Catalogue đầu cáp T-Plug ABB

Thiết kế đầu cáp ABB TPlug

• CSE-A được đúc sẵn và được sản xuất bằng cao su với ba lớp, một lớp bên trong dẫn điện, một lớp cách điện và một lớp ngoài dẫn điện, được lưu hóa với nhau để có được sự tiếp xúc tốt nhất có thể giữa các  lớp.
• Các đầu cực cáp bao gồm cả điểm đấu thử nghiệm điện dung có vỏ bảo vệ và dây tiếp địa tích hợp.
• Được cung cấp bộ phụ kiện 3 pha, trọn bộ với các đầu cốt, mối nối vít và bộ đệm chịu lực, được thiết kế để đảm bảo tính ổn định của quá trình lắp đặt.
• Lưu ý: Đối với cáp lực 3 lõi với dây dẫn có màn chắn bằng Cu thông thường, phải sử dụng bộ tách màn chắn.

Ưu điểm bộ 3 đầu cáp đơn T-Plug ABB 1Cx240

• Độ cao toàn cao, giảm nguy cơ sự cố phát sinh
• Vật liệu sản phẩm cao cấp, chống tác động của cơ học và môi trường khắc nghiệt
• Hiệu suất ổn định, tuổi thọ lâu dài
• Thiết kế chữ T đơn giản, dễ dàng lắp đặt, nhanh chóng tiện lợi

Lĩnh vực ứng dụng của Đầu cáp trung thế ABB T-Plug 1Cx240

Đầu cáp T-Plug ABB được đúc sẵn, cách điện hoàn toàn, có thể tách rời cho cáp ngầm trung thế cách điện bằng XLPE, ruột dẫn bằng nhôm hoặc đồng.

• Đầu cáp T-plug có thể được lắp đặt cả trong nhà và ngoài trời.
• Phù hợp với các sứ xuyên tiêu chuẩn loại hình nón đầu ra theo EN 50181. Đầu nối có dòng định mức:
  • 250 A: Loại A với đầu cắm Ø 7,9 mm.
  • 400 A: Loại B với đầu cắm Ø 14 mm.
  • 630 A: Loại C với bắt vít M16.
• Đầu cáp TPlug 24kV – Đầu cáp ngầm cho tủ RMU dùng nối cáp ngăn cầu dao phụ tải lộ vào/ lộ ra và các ngăn máy cắt của các tủ RMU ABB, RM6 Schneider, tủ trung thế 8DJH Siemens,…

Có thể bạn quan tâm:

Bộ 3 đầu cáp đơn T-Plug ABB 1Cx120

Bộ 3 đầu cáp đơn T-Plug ABB 1Cx150

Bộ 3 đầu cáp đơn T-Plug ABB 1Cx185

Ứng dụng của đầu cáp T-Plug ABB 1Cx240 trong hệ thống điện

Đầu cáp đơn T-Plug ABB 1Cx240 được sử dụng trong tủ RMU, trạm biến áp kiosk, hệ thống phân phối trung thế, kết nối máy biến áp, máy cắt, tủ đóng cắt trung thế an toàn, hiệu quả.

Tiêu chuẩn chất lượng của bộ đầu cáp T-Plug ABB 1Cx240

Bộ đầu cáp T-Plug ABB 1Cx240 đạt tiêu chuẩn IEC 60502-4, IEEE 386, đảm bảo cách điện, chịu dòng ngắn mạch, độ bền cao, đáp ứng yêu cầu kỹ thuật hệ thống điện trung thế hiện đại.

Nhà phân phối chính hãng bộ 3 đầu cáp đơn Tee Plug ABB 240mm2

Chúng tôi là nhà phân phối bộ 3 đầu cáp đơn Tee Plug ABB 240mm2, đầu cáp ABB trung thế – hạ thế chính hãng toàn quốc (số lượng lớn, đầy đủ kích thước, mẫu mã, CO CQ), dịch vụ giao hàng nhanh chóng cho các khu vực tỉnh thành miền Nam, miền Tây, miền Trung.

Báo giá bộ 3 đầu cáp đơn T-Plug ABB 1Cx240

Giá bán bộ 3 đầu cáp đơn T-Plug ABB 1Cx240 – mã CSE-B24630-240 – Đầu cáp Elbow TPlug được chúng tôi niêm yết là 3.362.240 đồng/bộ (Giá chưa bao gồm VAT, chiết khấu, hoa hồng)

STT	Sản phẩm	Đơn giá tham khảo
1	Đầu cáp T-Plug ABB 24kV – 1×50 mm2	3.245.200
2	Đầu cáp T-Plug ABB 24kV – 1×70 mm2	3.245.200
3	Đầu cáp T-Plug ABB 24kV – 1×95 mm2	3.245.200
4	Đầu cáp T-Plug ABB 24kV – 1×120 mm2	3.362.240
5	Đầu cáp T-Plug ABB 24kV – 1×150 mm2	3.362.240
6	Đầu cáp T-Plug ABB 24kV – 1×185 mm2	3.362.240
7	Đầu cáp T-Plug ABB 24kV – 1×240 mm2	3.362.240
8	Đầu cáp T-Plug ABB 24kV – 1×300 mm2	3.362.240

Để cập nhật bảng báo giá đầu cáp T-Plug 24kV ABB mới nhất, quý khách có thể liên hệ tổng đài hỗ trợ miễn phí các loại sản phẩm Đầu cáp Elbow TPlug của chúng tôi:
